TGW材料高温物性测定仪(CJY影像式烧结点试验仪、高温显微镜)
本仪器是用于测量造型材料的原砂、混合料、玻璃和陶瓷原料烧结点温度、耐火度的一种高温、透射投影装置。它可使试验者在镜屏上清晰地看到试样在高温情况下，材料试样的体积收缩、膨胀纯化及完全球化的情况并得知各种情况发生时的相应温度。广泛用于铸造、陶瓷、玻璃等行业及教学、科研部门。
满足QB/T 1546-2016《陶瓷釉料熔融温度范围测定方法》陶瓷原料烧结点温度测试需要。
主要技术参数
1、试验温度温度范围： 1400℃或1700℃等规格任选。
2、加热速度： 1.5小时可达1700℃，也可根据需要调节。
3、影像放大倍率：8～9倍，成像画面配坐标系统可简易量化膨胀、收缩数据。
4、最大功耗： 2 KW
5、试样最大尺寸：Ф7×8 mm
6、根据用户要求可配置CCD摄像及计算机图像处理系统，所有试验操作均计算机界面完成，操作方便易学并提供全套软件。
二、仪器的组成

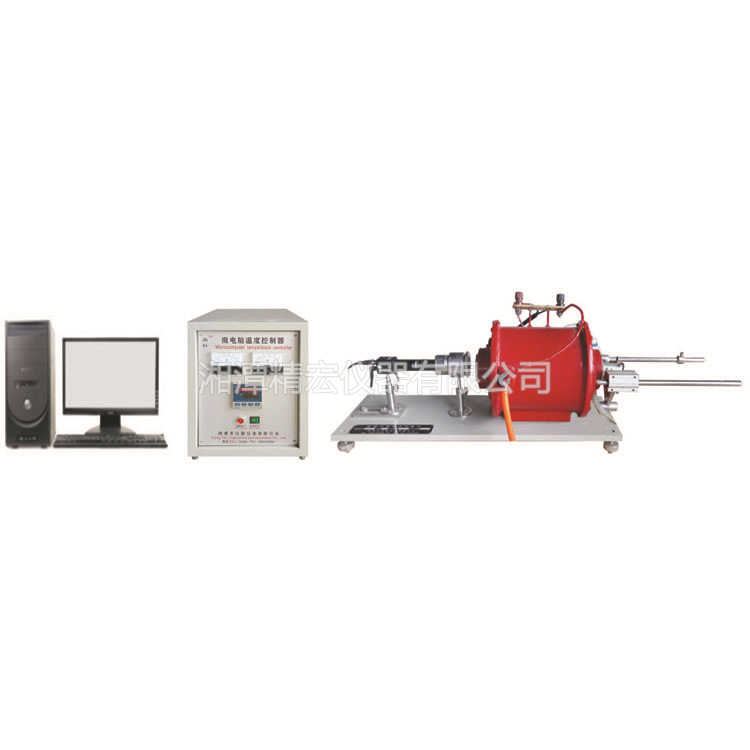

本仪器是由硅碳棒或高温钼丝电炉（也可选配硅钼棒炉）、摄像装置、电气控制箱、制样器，电脑五部份组成。
1、采用工业摄像机直接对物体摄像，并通过接口成像在计算机显示屏上，安装摄像机时，用套筒套进摄像镜头，减少外部光源的影响，在高温时，物体变成发光体，可将软件上方的图像测量，并选中黑白自动反色，也可不转换。可前后左右移动摄像头位置，使图像清晰的显示出来。
2、加热采用硅碳棒或硅钼棒炉、高温钼丝为发热元件的管式电阻炉，最高炉温可达1400℃或1700℃。升温速度可自动调节，炉膛试验区温度梯度±15℃。
3、影像部分：试样成像在显示屏上，试验人员可清晰地看到炉内试样随温度变化而产生的收缩、膨胀、钝化及完全球化的投影图像。
4、电气部分：采用程序温控仪进行控制，使其升温度速度得到很好的保证，具体操作详见其使用说明书。
配置：机械主体1台，电控柜1台，光源灯泡2个，制样器1个，刚玉垫片3片，摄像支架1套，数据采集卡1个，通讯接口及软件1套，CCD摄像头，电源，镜头1套，视频线1根，台式电脑1台（按合同配置）。
注：1700℃规格配用电炉有高温钼丝炉及硅钼棒炉两种供选择（价格不同）：高温钼丝炉需通氩气保护，需通冷却水使用；
硅钼棒炉不需通氩气，不需通冷却水。 |
